SKU: 5758

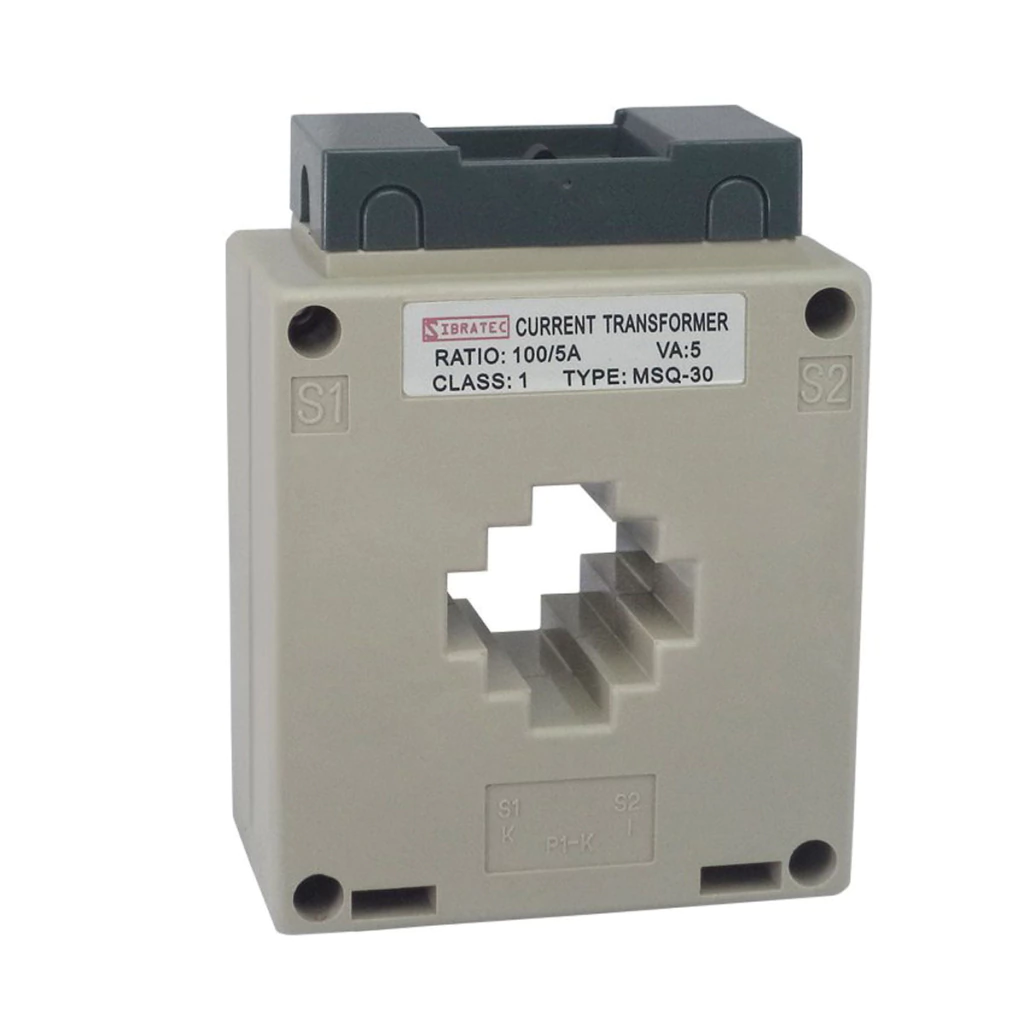

Transformador de Corrente (TC) Linha MSQ30 Relação de 100/5A Classe 1% – Furo para o cabo de 31mm

Os Transformadores de Corrente MSQ tipo janela retangular SIBRATEC são fabricados de acordo com as normas internacionais IEC185-1987, VDE0414 e BS7626, podendo ser utilizados em procedimentos de testes, controle, visualização da corrente consumida por dispositivos elétricos, proteção contra sobrecorrentes e demais aplicações onde é necessária amostra da corrente.

Um transformador de corrente ou simplesmente TC é um dispositivo que reproduz no seu circuito secundário, uma amostra da corrente que circula no enrolamento primário. Esta corrente tem proporções definidas e conhecidas, sem alterar sua posição vetorial. Ou seja tem a função de reduzir a corrente para valores tratáveis e proporcionais à corrente primária original, além de isolar e proteger o circuito secundário do primário. Esta fração da corrente elétrica é enviada aos medidores e controladores, que por sua vez recalculam a corrente real e a utilizam conforme sua necessidade.

As relações mais utilizadas no mercado são de XXX/5A e XXX/1A, ou seja, a corrente do primário é amostrada e tem como saída no secundário 5A ou 1A. Por exemplo: 1000/5A – Uma corrente no primário de 0 a 1000A é amostrada e no secundário teremos 0 a 5A. Esta aplicação é largamente utilizada em circuitos de medição, onde seria economicamente inviável medir utilizando equipamentos para altas correntes.

Na Eletriza tem Transformador de Corrente (TC) Linha MSQ30 Relação de 100/5A Classe 1% – Furo para o cabo de 31m
