SKU: 5760

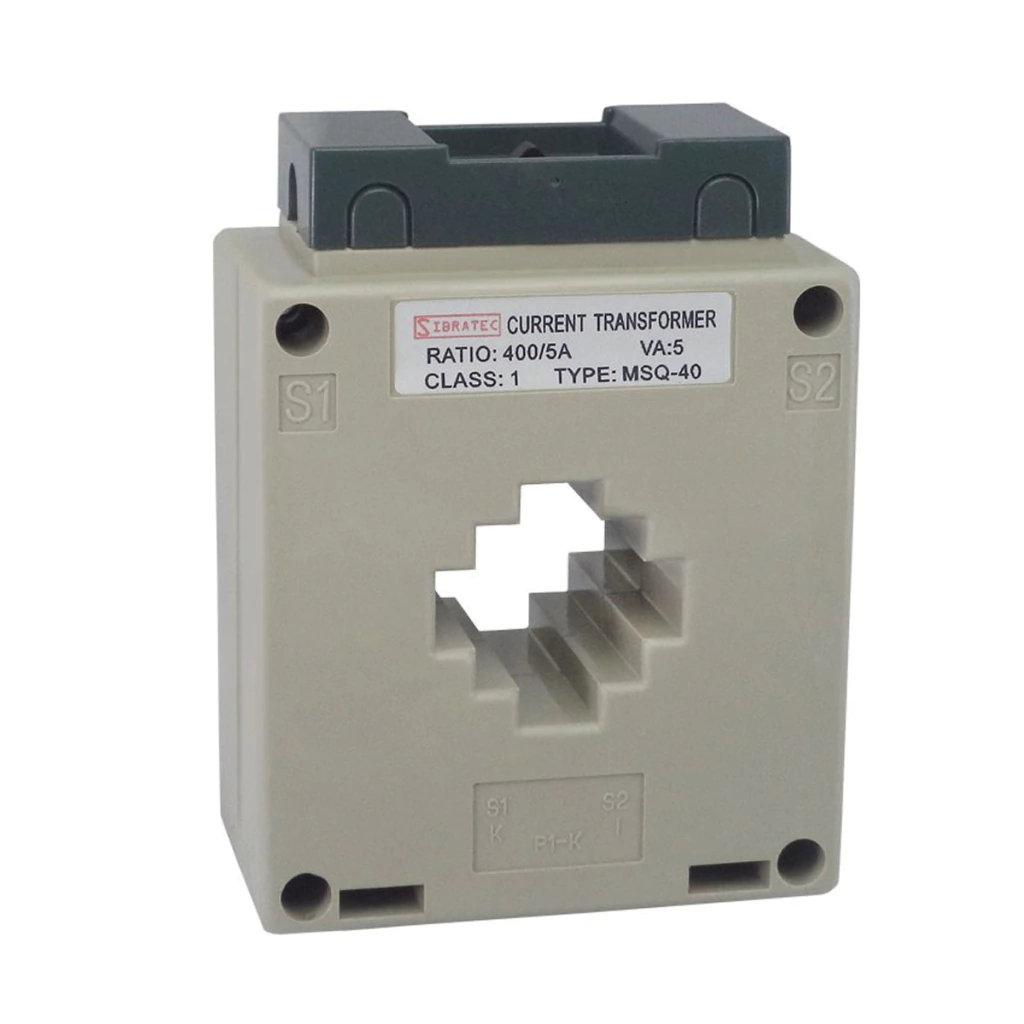

Transformador de Corrente (TC) Linha MSQ40 Relação de 400/5A Classe 1% – Furo para o cabo de 31mm

Os Transformadores de Corrente MSQ tipo janela retangular SIBRATEC são fabricados de acordo com as normas internacionais IEC185-1987, VDE0414 e BS7626, podendo ser utilizados em procedimentos de testes, controle, visualização da corrente consumida por dispositivos elétricos, proteção contra sobrecorrentes e demais aplicações onde é necessária amostra da corrente.

Um transformador de corrente ou simplesmente TC é um dispositivo que reproduz no seu circuito secundário, uma amostra da corrente que circula no enrolamento primário. Esta corrente tem proporções definidas e conhecidas, sem alterar sua posição vetorial. Ou seja tem a função de reduzir a corrente para valores tratáveis e proporcionais à corrente primária original, além de isolar e proteger o circuito secundário do primário. Esta fração da corrente elétrica é enviada aos medidores e controladores, que por sua vez recalculam a corrente real e a utilizam conforme sua necessidade.

As relações mais utilizadas no mercado são de XXX/5A e XXX/1A, ou seja, a corrente do primário é amostrada e tem como saída no secundário 5A ou 1A. Por exemplo: 1000/5A – Uma corrente no primário de 0 a 1000A é amostrada e no secundário teremos 0 a 5A. Esta aplicação é largamente utilizada em circuitos de medição, onde seria economicamente inviável medir utilizando equipamentos para altas correntes.

A Linha MSQ pode ser aplicado tanto em cabos como em barramentos, pois possui ranhuras para apoio do barramento além de acompanhar acessórios para fixação do TC no barramento.

Na Eletriza tem Transformador de Corrente (TC) Linha MSQ40 Relação de 400/5A Classe 1% – Furo para o cabo de 31mm
